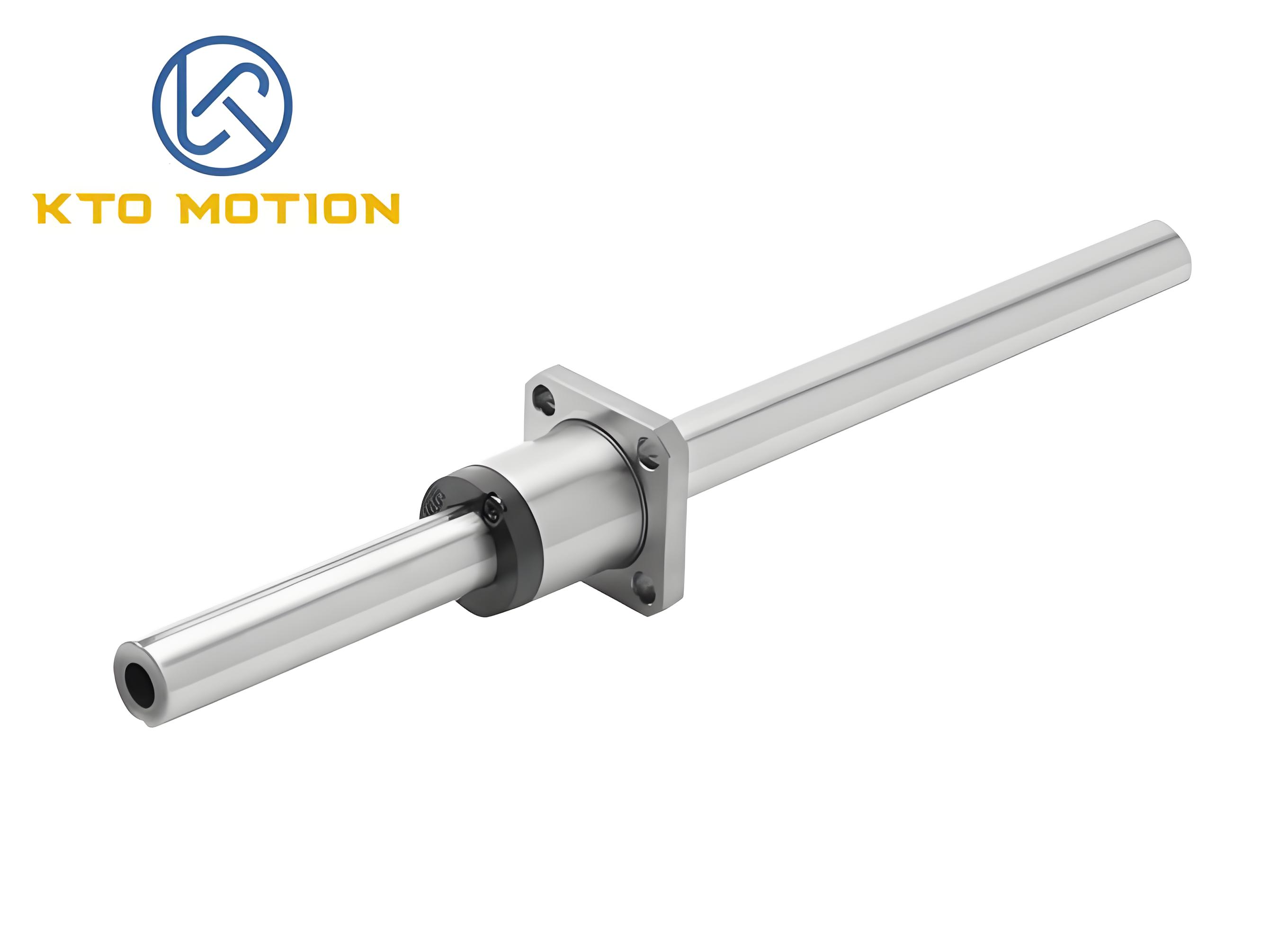

滾珠花鍵是一種精密機械元件，廣泛應用于需要同時傳遞扭矩和允許直線運動的場合，如機床、機器人和自動化設備。其結構設計精巧，結合了高剛性和低摩擦的特點。以下是對其結構的詳細分點解析：
1.外筒（花鍵螺母）
結構：通常為圓柱形金屬殼體，內部加工有精確的螺旋或直溝槽，與花鍵軸的溝槽對應形成滾珠軌道。
功能：固定于設備基座，通過法蘭、螺紋孔或螺栓孔安裝，提供結構支撐。內部溝槽與軸配合，引導滾珠運動。
材料：高碳鉻軸承鋼（如SUJ2），經淬火和研磨處理，確保耐磨性和精度。
2.花鍵軸
結構：表面帶有與外筒匹配的直溝槽或螺旋溝槽的精密軸，通常經超精加工以降低摩擦。
功能：傳遞旋轉扭矩或直線推力，通過滾珠實現與外筒的低阻力相對運動。
材料：與外筒類似，采用硬化鋼以提高壽命，部分高負載場景可能使用陶瓷涂層。
3.滾珠
結構：高精度鋼球（常見直徑1-10mm），按ISO標準分級（如G5級），確保尺寸一致性。
功能：在溝槽間滾動，承受徑向、軸向載荷，減少摩擦，實現高效動力傳輸。
排列：多列設計（如2-4列）以增強負載能力，通過預緊消除間隙，提升剛性。
4. 保持器（保持架）
結構：尼龍、金屬（銅或鋼）或復合材料制成的框架，分隔滾珠并維持均勻間距。
功能：防止?jié)L珠碰撞，確保順暢循環，減少磨損和噪音，尤其在高速運動中至關重要。
5. 循環路徑
設計：外筒內部集成回流通道（如端蓋式或?qū)Ч苁剑纬砷]合回路，使?jié)L珠在到達軌道末端后自動返回起點。
作用：支持無限連續運動，適用于長行程應用，類似滾珠絲杠但允許旋轉與直線復合運動。
6. 密封與防塵
密封件：橡膠或聚氨酯材質，位于外筒兩端，阻擋灰塵、切削液等污染物侵入。
端蓋：金屬或塑料蓋板，固定內部結構并輔助密封，部分設計集成密封唇增強防護。
7.潤滑系統
注油孔/油脂嘴：定期加注潤滑脂（如鋰基脂），部分高端型號配備自潤滑模塊或密封潤滑脂。
潤滑槽：溝槽內設計儲油結構，延長維護周期，適用于潔凈度要求高的環境。
8. 安裝接口
類型：法蘭（ISO或JIS標準）、螺紋孔、緊定螺釘?shù)?，適應不同機械布局需求。
定制化：部分應用需定制法蘭形狀或安裝孔位，以匹配特定設備結構。
