一、基本結構組成

1. 花鍵軸（Spline Shaft）：
   • 花鍵軸是滾珠花鍵的核心部件，其表面加工有螺旋形的槽道，用于引導滾珠的滾動。
   • 槽道的形狀和精度直接影響滾珠花鍵的傳動精度和承載能力。
   • 通常采用高精度的磨削工藝加工，以確保槽道的尺寸精度和表面粗糙度。

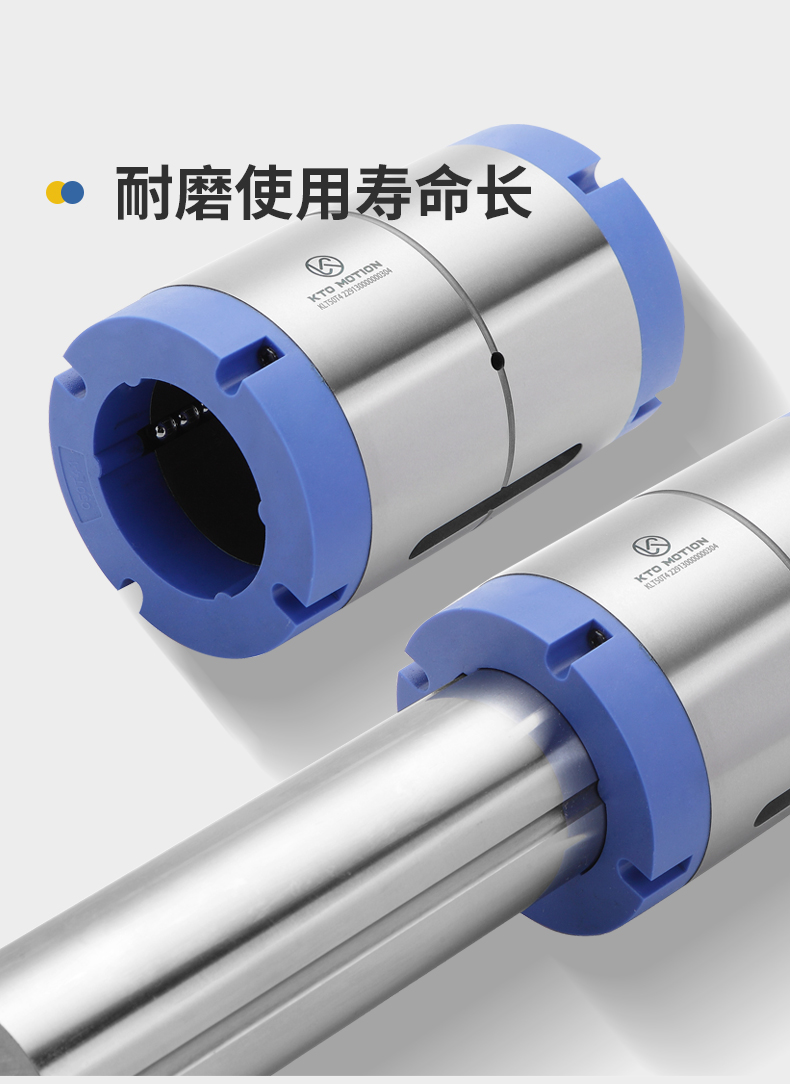

2. 花鍵母（Spline Nut）：
   • 花鍵母是與花鍵軸配合的部件，內部裝有滾珠和保持器。
   • 花鍵母的內腔設計有與花鍵軸槽道相匹配的滾道，用于引導滾珠的滾動。
   • 花鍵母通常采用高強度材料制造，以確保其在高載荷下的強度和剛性。
3. 滾珠（Balls）：
   • 滾珠是滾珠花鍵的關鍵傳動元件，通過在花鍵軸和花鍵母之間的滾動實現低摩擦傳動。
   • 滾珠的直徑和精度對傳動精度和壽命有重要影響。
   • 滾珠通常采用高精度的鋼球，表面經過硬化處理，以提高耐磨性。
4. 保持器（Retainer）：
   • 保持器用于固定滾珠，防止?jié)L珠在運動過程中相互碰撞，同時引導滾珠在花鍵軸的槽道中順暢滾動。
   • 保持器通常采用高強度的塑料或金屬材料制造，具有良好的耐磨性和自潤滑性。
   • 保持器的設計需要考慮滾珠的運動軌跡和空間布局，以確保滾珠能夠順暢地循環滾動。
5. 防塵蓋（Dust Cover）：
   • 防塵蓋用于防止灰塵和雜質進入滾珠花鍵內部，延長使用壽命。
   • 防塵蓋通常采用柔性材料制造，能夠適應花鍵母的直線運動和旋轉運動。
   • 防塵蓋的設計需要考慮密封性和靈活性，以確保在運動過程中不會因摩擦而損壞。

二、結構特征

1. 螺旋槽道設計：
   • 花鍵軸和花鍵母的槽道采用螺旋形設計，滾珠在槽道中滾動時能夠同時實現旋轉和直線運動。
   • 螺旋槽道的螺距和導程可以根據實際需求進行調整，以滿足不同的傳動比和行程要求。
   • 螺旋槽道的設計需要考慮滾珠的運動軌跡和受力情況，以確保傳動的平穩性和精度。
2. 角接觸結構：
   • 滾珠與槽道之間采用角接觸結構，能夠同時承受徑向負荷和扭矩負荷。
   • 角接觸結構的設計使得滾珠花鍵在高載荷下仍能保持高精度的傳動性能。
   • 角接觸結構的接觸角通常在30°到45°之間，具體角度根據應用場景和設計要求進行選擇。
3. 循環滾動系統：
   • 滾珠花鍵采用循環滾動系統，滾珠在花鍵軸和花鍵母之間循環滾動，實現連續的傳動。
   • 循環滾動系統的設計需要考慮滾珠的循環路徑和空間布局，以確保滾珠能夠順暢地進入和退出槽道。
   • 循環滾動系統通常包括直線段和轉彎段，轉彎段的設計需要考慮滾珠的運動軌跡和受力情況，以避免滾珠在轉彎時卡滯。
4. 高精度配合：
   • 花鍵軸和花鍵母之間的配合精度非常高，通常采用高精度的磨削工藝和裝配工藝。
   • 高精度的配合能夠確保滾珠在槽道中順暢滾動，減少摩擦和磨損，提高傳動精度和壽命。
   • 配合精度的控制需要考慮花鍵軸和花鍵母的尺寸公差、形位公差以及滾珠的尺寸精度。
5. 模塊化設計：
   • 滾珠花鍵采用模塊化設計，便于安裝和維護。
   • 模塊化設計使得滾珠花鍵可以根據不同的應用場景進行定制，滿足不同的載荷、行程和精度要求。
   • 模塊化設計還便于快速更換和維修，降低維護成本和停機時間。

三、結構優勢

1. 高精度傳動：
   • 滾珠花鍵的高精度配合和滾動傳動方式能夠?qū)崿F(xiàn)微米級的位置控制精度，適用于高精度的工業自動化設備和精密測量儀器。

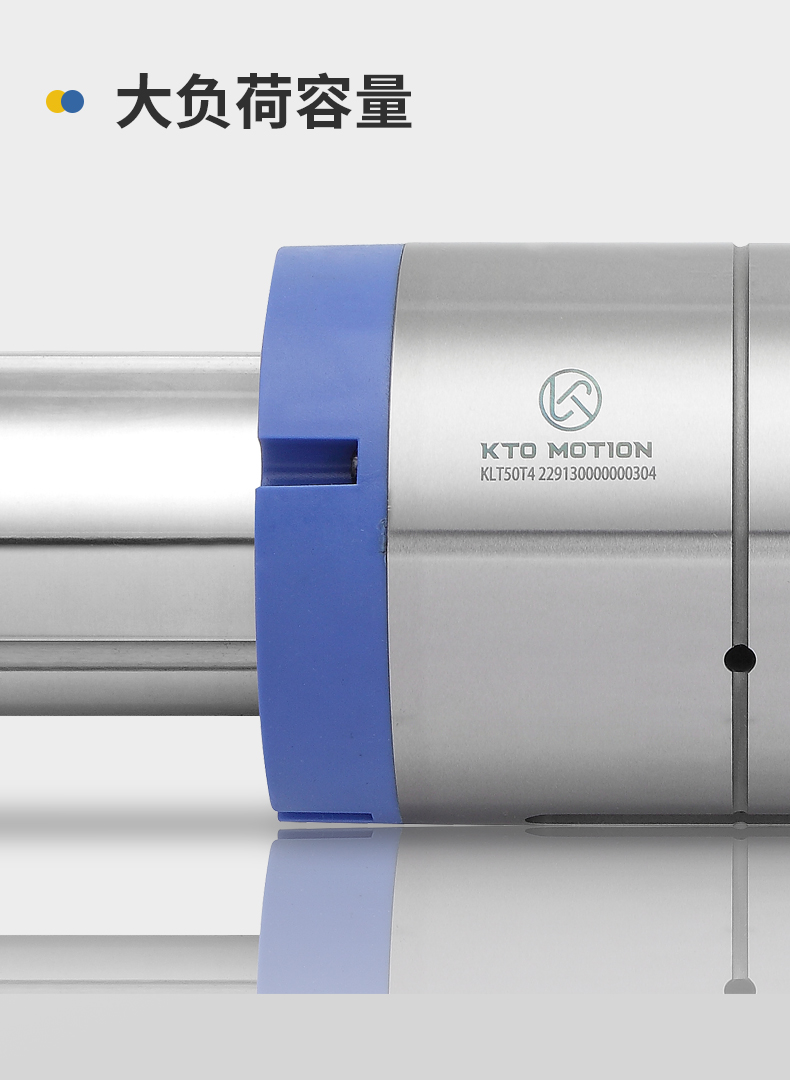

2. 高承載能力：
   • 滾珠花鍵的滾動槽設計使其能夠承受較大的徑向和軸向載荷，適用于重載和高剛性需求的應用場景。
3. 低摩擦與高效率：
   • 滾珠花鍵采用滾動摩擦方式，摩擦損失小，傳動效率高，能夠顯著降低能耗。
4. 多功能性：
   • 滾珠花鍵能夠?qū)崿F(xiàn)直線、旋轉及螺旋三種運動模式的無縫切換，適用于多種復雜的運動需求。
5. 高剛性：
   • 滾珠花鍵的角接觸結構和高精度配合使其具有較高的剛性，能夠適應高速、重載條件，減少傳動過程中的變形和振動。

四、應用場景

1. 工業自動化：
   • 機器人關節、自動裝配設備、搬運裝置等。
2. 醫療器械：
   • 手術機器人、精密檢測設備、制藥設備等。
3. 半導體設備：
   • 芯片制造設備、貼裝設備等。
4. 數控機床：
   • 加工中心的Z軸、精密銑床等。
5. 航空航天：
   • 飛機制造設備、衛星裝配設備等。
6. 精密測量設備：
   • 高精度測量儀器、檢測設備等。
